管排埋入式水冷板

水冷板是通過底板和熱源的接觸傳熱，熱量再由內部流動的液體吸收將熱量快速導出到外部熱交換器實現散熱，可滿足熱流密度高的大功率散熱需求。锘威公司水冷板產品，根據工藝結構不同可分為管排埋入水冷板和真空釬焊水冷板。

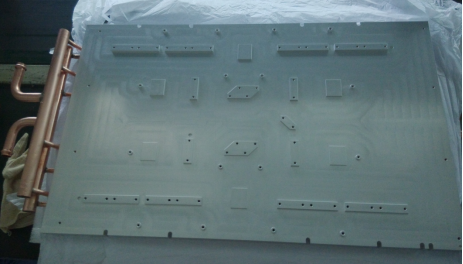

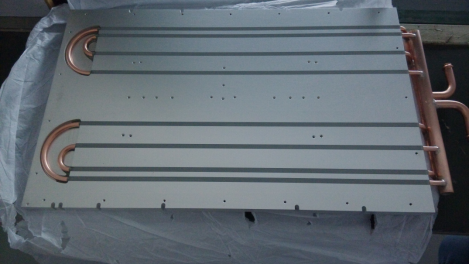

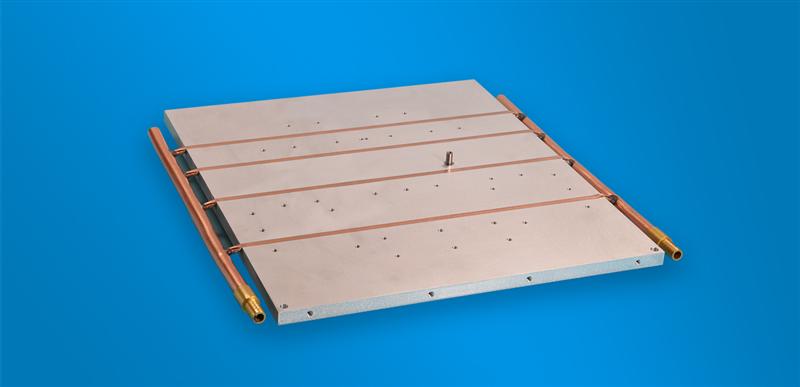

先過火焰或者感應釬焊等不同焊接工藝將管路焊接成設計的回路，并整形到位。再將整個管排拍平埋入到已加工好的底板上，最終飛面精加工得到良好的表面質量和尺寸。管路材質通常是銅管，尺寸外形可根據需要定制。底板材質可為銅或者鋁，埋入工藝可添加環氧樹脂或者其他導熱介質填充間隙。此方案具有加工簡易、成本低的優勢，但管路布局受成型工藝限制無法靈活布局，另流道內無法增加翅片提高熱交換效率。普遍應用于電子散熱領域。
